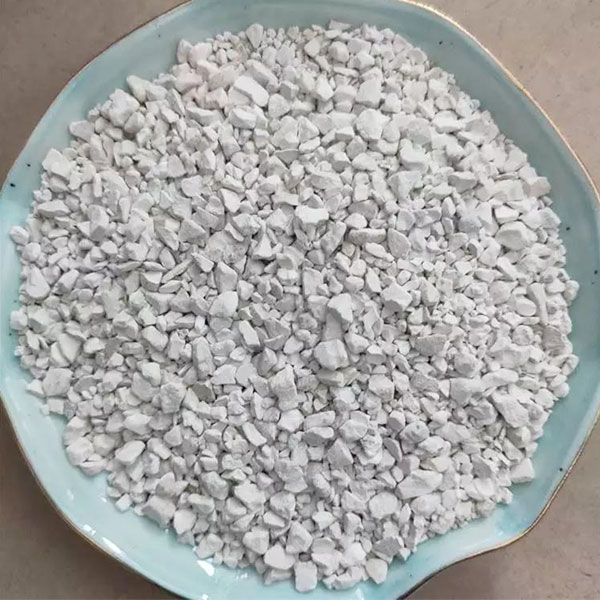

氧化鈣顆粒表面改性技術通過物理或化學手段改善其親水性強、易吸濕失效等缺陷，核心目標包括提升疏水性、控制水化反應、增強分散性及延長儲存穩(wěn)定性。

　　物理改性以硬脂酸包覆為代表，通過機械攪拌使硬脂酸均勻覆蓋顆粒表面，形成隔水層。例如，添加2%硬脂酸改性劑后，氧化鈣粉體靜置水中三天無明顯放熱反應，證明隔絕效果顯著。該技術已應用于石油開采領域，改性氧化鈣填滿礦洞后，倒入熱水可使硬脂酸融化，內部氧化鈣與水反應放熱，過程安全可控，成本低于傳統(tǒng)炸藥。

　　化學改性則通過化學反應生成穩(wěn)定化合物。例如，十八烷基三氯硅烷偶聯(lián)劑在室溫下與氧化鈣反應，將水化放熱峰從30分鐘推遲至80分鐘，顯著延緩反應速率。醇酸樹脂包覆技術可提升抗風化性能，使氧化鈣在60%相對濕度條件下暴露28天后，膨脹率殘余值仍達32%。

　　復合改性技術結合多種方法，如脂肪酸-多元醇復合改性劑處理硫鋁酸鈣-氧化鈣復合膨脹劑，可降低水化溫度并延緩放熱峰出現(xiàn)時間。納米氧化鈣改性技術通過制備表面改性溶液，使納米顆粒在有機相中分散良好，接觸角達115.8°，憎水性能優(yōu)異，同時保持高催化活性，在生物柴油制備中應用前景廣闊。
